在中國水務人的眼中，高碑店污水處理廠無疑是一個具有深遠曆史意義、技(jì )術先進且貢獻卓越的存在。

近期，高碑店污泥處理處置工藝作為首批被命名的中國自主創新的四大組合工藝之一，再度吸引業界目光，也再次揭開了這座老廠獨有的曆史印痕與榮光。

近日，全國工程勘察設計大師/北京市市政工程設計研究總院有限公司原總經理張韻接受了中國水網獨家專訪，回顧高碑店廠的往昔與變遷，也講述了這一地标式污水廠污泥工藝的探索和叠代之路。

來源：中國水網

作者：趙利偉

在中國水務人的眼中，高碑店污水處理廠無疑是一個具有深遠曆史意義、技(jì )術先進且貢獻卓越的存在。

這座令人矚目的污水處理廠，從選址建設到今天，已經走過了風雨兼程的六十多個春秋。他忠實的見證了中國市政污水處理的發展曆程，展示了我國排水事業改革與發展的輝煌成果，是我國污水處理行業的一面旗幟。

近日，首批命名的中國自主創新的污水處理組合工藝發布會在E20環境平台舉辦。發布會上，首次發布了國内第一批被命名的四大組合工藝：紀莊子污水處理工藝、白龍港污水處理工藝、高碑店污泥處理處置工藝、唐家沱污泥處理工藝（點擊查看：重磅揭曉！首批命名的中國自主創新的四條污水處理組合工藝發布）。高碑店污泥處理處置工藝作為首批被命名的中國自主創新的組合工藝之一，再度吸引業界目光，也再次揭開了這座老廠獨有的曆史印痕與榮光。

在一線耕耘近四十年，全國工程勘察設計大師/北京市市政工程設計研究總院有限公司（下稱“北京市政總院”）原總經理張韻見證了首都污水污泥處理事業起步發展的重要過程，同樣也為建成這座當時全國最大的污水處理廠——北京高碑店污水處理廠做出了重要貢獻，近期張韻大師接受了中國水網獨家專訪，回顧高碑店廠的往昔與變遷，也講述了這一地标式污水廠污泥工藝的探索和叠代之路。

張韻

故事要從20世紀五六十年代說起。

1956年5月，為了尋覓污水出路，北京市政府選定北京東郊高碑店村南的一塊高地作為污水處理廠的廠址。自此，馳名中外的高碑店污水處理廠也就因此而得名。

1960年，以北京市政總院原總工程師、50年代歸國專家、我國給排水業界知名學科帶頭人之一李遠義為代表的首批治污設計者們在荒地上搭起的平房裏，從零開始在這個廠址上設計建成了一座日處理二十餘萬噸污水的簡易污水處理廠。

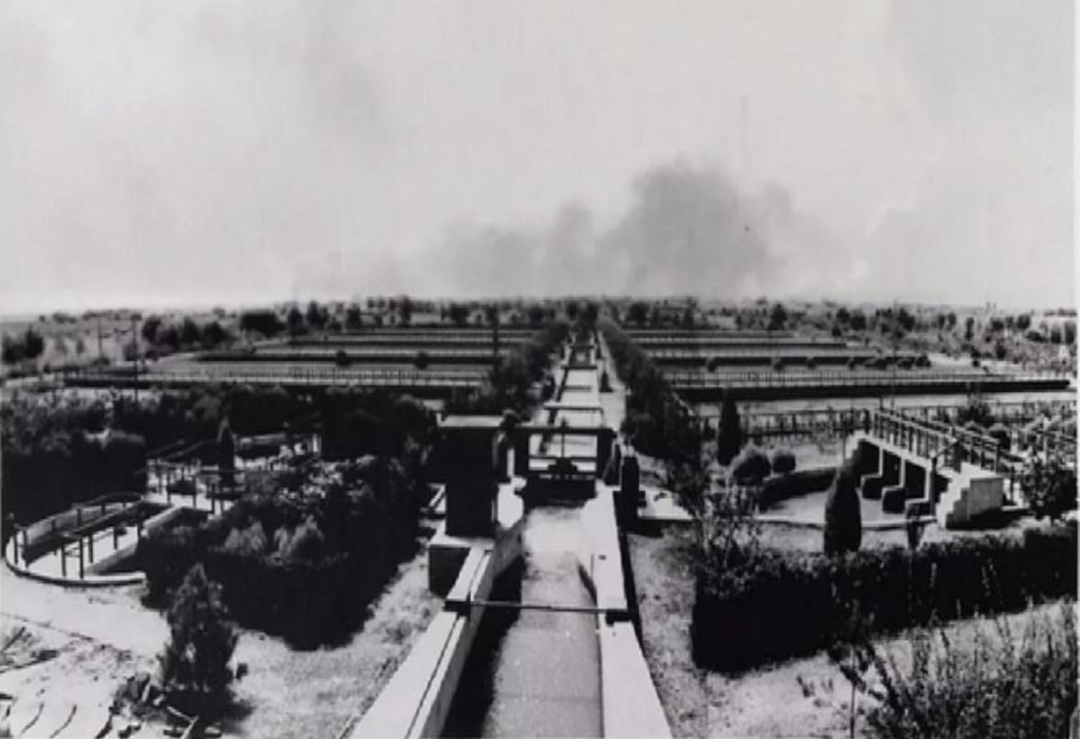

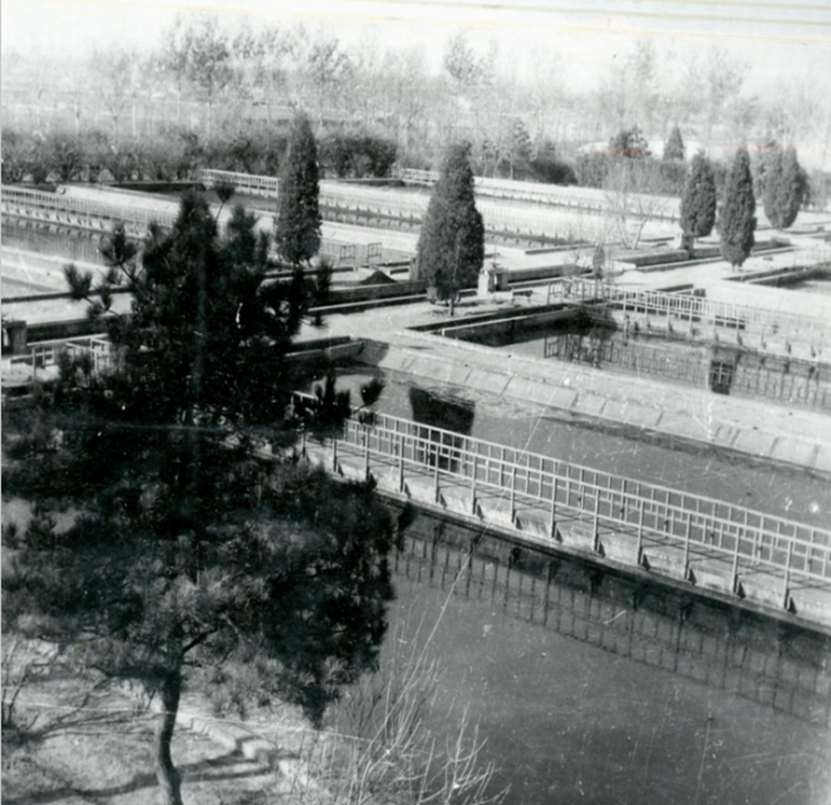

60年代簡易污水處理廠

1961年高碑店簡易污水處理廠投入運轉

那時的技(jì )術比較簡易，僅僅依靠簡單的沉澱和過濾，處理後的水被引入灌渠用于農田灌溉，産生的污泥被當地農民視為寶貴的資源。1961年，高碑店污水廠的污泥首次被用于土地施肥，這一創舉開啓了污泥農用的黃金時代。

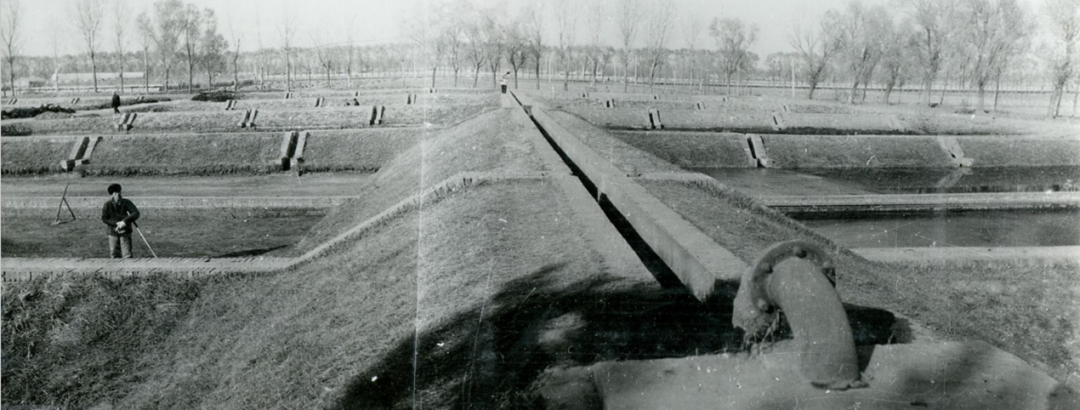

60年代簡易污水處理廠污泥幹化場

然而，好景不長，随着工業的發展、污水處理量的增加，污泥成分也越來越複雜，污泥農用逐漸暴露出安全隐患，這一去路逐漸式微。

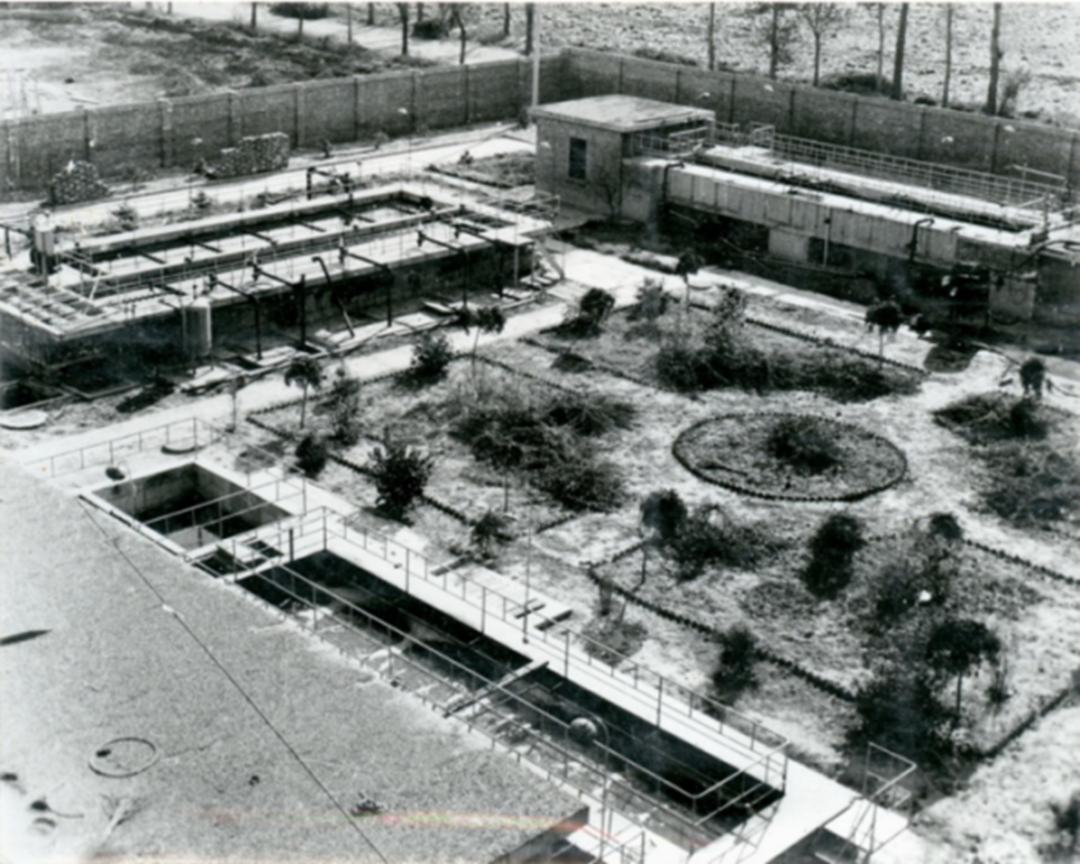

70年代高碑店試驗廠廠前區

這座實驗廠的污泥部分，建有中高溫消化池，并有池外加熱和沼氣攪拌設備，有折帶式真空過濾脫水機和卧式離心脫水機，可進行各種污泥脫水試驗，還有沼氣櫃、液氧儲罐等附屬設備，為沼氣發電綜合利用、其他各種生化處理工藝、臭氧處理等試驗創造了條件。這座實驗廠成為後來北京市城市污水處理的科研基地，開始承擔起探索污水處理、污泥處理處置工藝的重任。

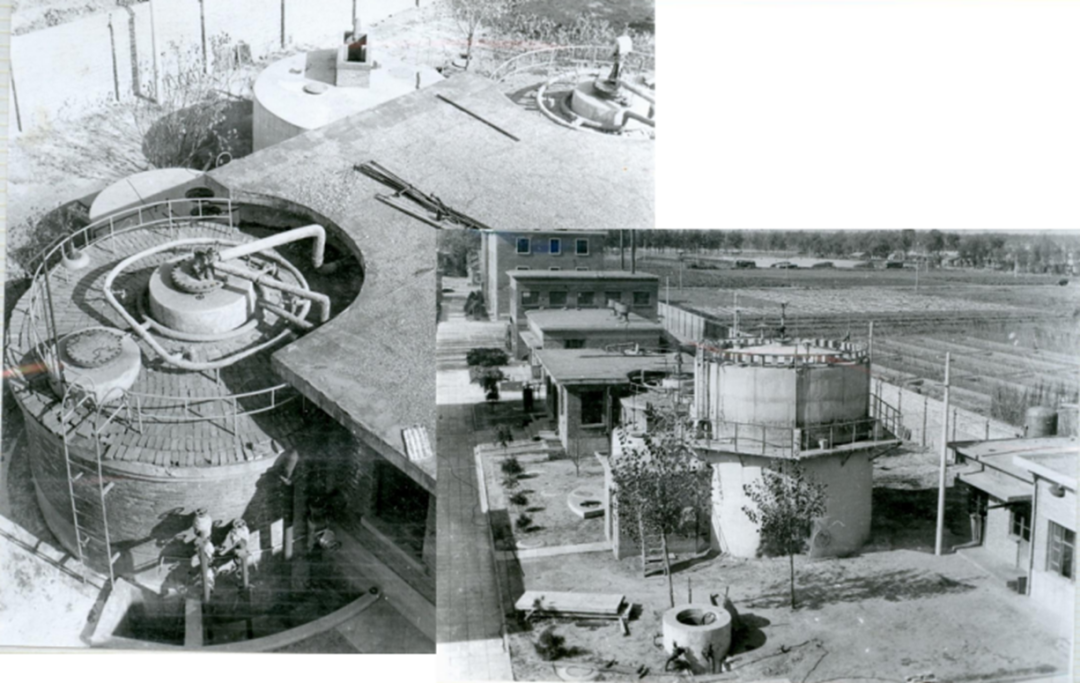

試驗廠消化池及新鮮污泥池

到了80年代，高碑店污水處理廠流域範圍内已分布有上千家工廠，工業污水排放量多、污染濃度大，當時試驗廠處理的污水中40%左右是工業廢水。

為了滿足城市水環境的改善和治理需求，北京市政總院原副工程師常憬帶領設計團隊，接棒主持設計高碑店污水處理廠一期工程。他們開展了大量的水質分析和實驗，采集水樣，檢測各項指标，不斷嘗試和調整，積累了大量的實驗數據。

李遠義（右）與常憬（左）早年合影

據此，80年代初，設計團隊完成了高碑店一期的可行性研究報告和初步設計：1983年研究團隊報批了計劃任務書；1984年完成高碑店污水處理廠一期工程（50萬立方米/日）初步設計。

此後由于資金問題項目延期。這一階段，設計科研人員并未放棄，他們本着精益求精的精神，與國内外科研、運轉、管理等技(jì )術人員，對污水、污泥處理工藝、總圖、水力坡降、池型和設備選型等進行了全面深入的優化，在初步設計稿基礎上節省占地約百餘畝，節約了大量的投資和能耗。這之後逐步完成了全部的設計文件，使原有設計更加完善、合理科學。

常憬講解設計方案

與此同時，團隊在設計過程中也面臨着多重困難：當時100萬噸級的污水處理廠，國内從沒有過；項目需要的二級處理、生化處理，國内也沒做過；此外，由于當時使用的是日本協力基金貸款，團隊需要進行國際上的投标和談判，沒有人有相關經驗。

随着80年代優秀畢業生的加入，設計團隊中加入了更年輕的力量。在科研設計的過程中，他們意識到僅僅依靠國内的經驗和技(jì )術是不夠的，開始積極尋求國際合作，與英國麥克唐納等國外公司交流學習，吸收借鑒先進的污水處理理念和技(jì )術，最終選用了先進的污水、污泥處理工藝，使其達到無害化，而處理産生的沼氣、廢熱又可作為清潔能源再利用。

時任北京市政總院三所高碑店設計室工程師李藝（左四）與英國麥克唐納咨詢小組專家交流

最終污水處理采用前置厭氧段的推流式活性污泥工藝，改善活性污泥沉澱性能，保證二沉池能獲得更好的固液分離效果，并适當延長曝氣時間，達到氨氮的完全消化，處理後的出水排入通惠河；污泥處理選用污泥濃縮、兩級中溫消化，污泥達到減量、穩定和無害化後，經機械脫水的泥餅可作為有機肥原料或衛生填埋。發電機組的廢熱回用于消化池的加熱，消化中産生的沼氣可用于發電。

1986年畢業的張韻就是這時候被調入高碑店設計室，開始從事廠區管網道路總圖和進水總幹管等設計工作。追憶這段往事，張韻特别提到，剛畢業不久就進入這樣重要的項目設計工作中，她始終都心懷敬畏。老一輩專家和領導們的精神不斷影響和感染着她。張韻回憶，有一次，她帶着自己設計的圖紙去找李遠義老總簽字，因為李老當時年事已高，而且有很多工作需要他指導，本以為這個簽字要等好久才能下來。沒想到對方很快就給了回複，還把她叫到辦公室，感慨地說：“我一輩子的心願就要在你們的手裏實現了！”說這話時，李老滿眼都是欣慰和對年輕一輩的關愛。

這一幕也讓張韻深刻感受到老一輩專家對污水處理事業的深厚情懷。不僅如此，在高碑店設計室，團隊中的前輩們從不滿足于僅通過閱讀手冊和學習資料，而是強調必須親臨現場，每當遇到難題，隻要找到他們，無論是誰，都會以極其耐心和誠懇的态度詳盡講解。張韻說，這種謙遜與務實的精神也激勵着年輕一代的設計者們，成為他們人生中的寶貴财富。

高碑店污水處理廠大量施工、建設的前期技(jì )術準備工作，為處理廠的開工建設，奠定了紮實的基礎。1989年12月，項目獲得北京市政府正式立項。

時間來到90年代，随着城市化進程的加快和環保法規的日益嚴格，污泥處理行業迎來了轉折點。1993年，《城市污水處理廠污水污泥排放标準》的發布，推動了污泥處理技(jì )術的創新，脫水處理成為基本要求，污泥含水率需低于80%。此後，土地利用、填埋、焚燒和建材利用等多種處理方式相繼出現，污泥處理行業進入快速發展期。

1990年12月5日，我國第一座特大型的污水處理廠(一期50萬立方米/日)終于正式開工興建了。1993年12月24日，采用活性污泥法工藝的“高碑店污水處理廠一期工程” 通水典禮在通惠河畔高碑店污水處理廠的廣場上舉行，它标志着當時我國規模最大的城市污水處理廠的勝利建成。

1993年高碑店污水處理廠一期工程通水典禮

高碑店污水處理廠一期通水大會（左：常憬；中：杭世珺；右：時任北京排水集團總經理楊向平）

随着一期工程的穩定運行，研究團隊迅速投入到對經驗的總結與反思中。二期工程中，杭世珺作為設計項目總負責人，帶領着24位設計師團隊從設計回訪開始，深入一線，與業主楊向平及其籌建團隊并肩作戰，共同探讨如何在一期項目的基礎上精益求精，解決那些遺留的問題與挑戰。

高碑店的污泥處理部分，與污水處理部分相對應,也分為兩期建設。工藝設計上，一期和二期略有不同，作為一期工程中總圖及進水總泵房設計的關鍵人物，張韻自然而然接過重擔，成為了二期污泥處理區的項目負責人。

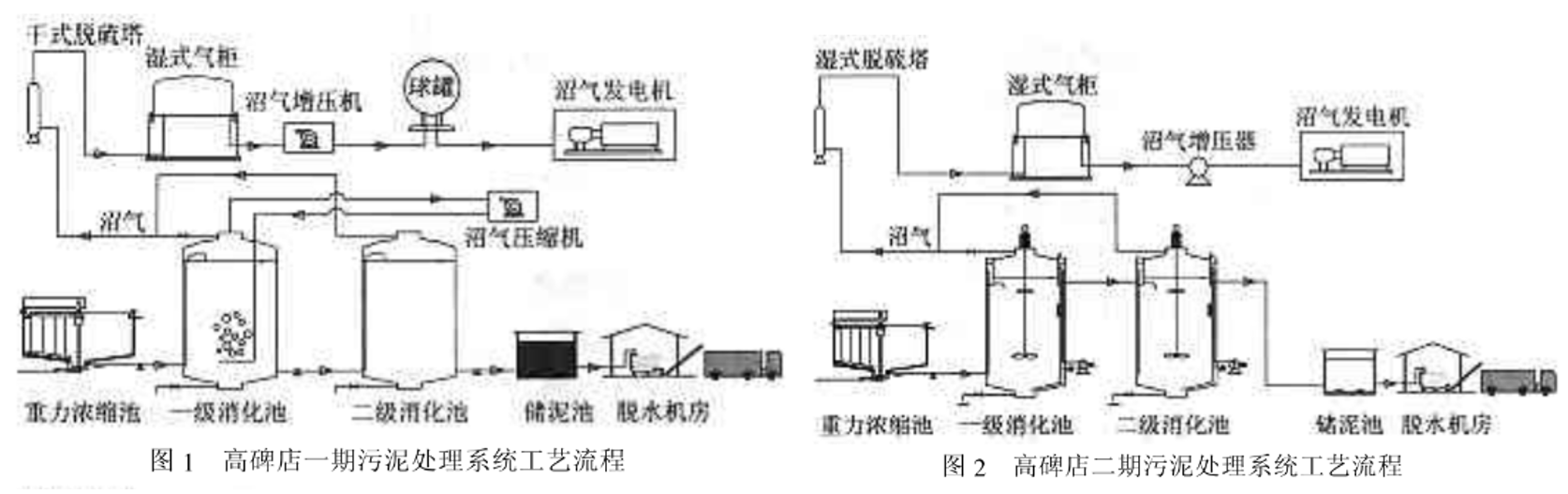

高碑店污水處理部分采用的是傳統活性污泥法工藝;污泥處理部分采用的是兩級中溫厭氧消化的處理工藝,消化後的污泥,經帶式壓濾機脫水外運。污泥消化産生的沼氣，主要用于發電,來驅動鼓風機和進水泵。沼氣發動機的熱水，作為消化污泥加熱的熱源,實現熱電聯供和資源的綜合利用。

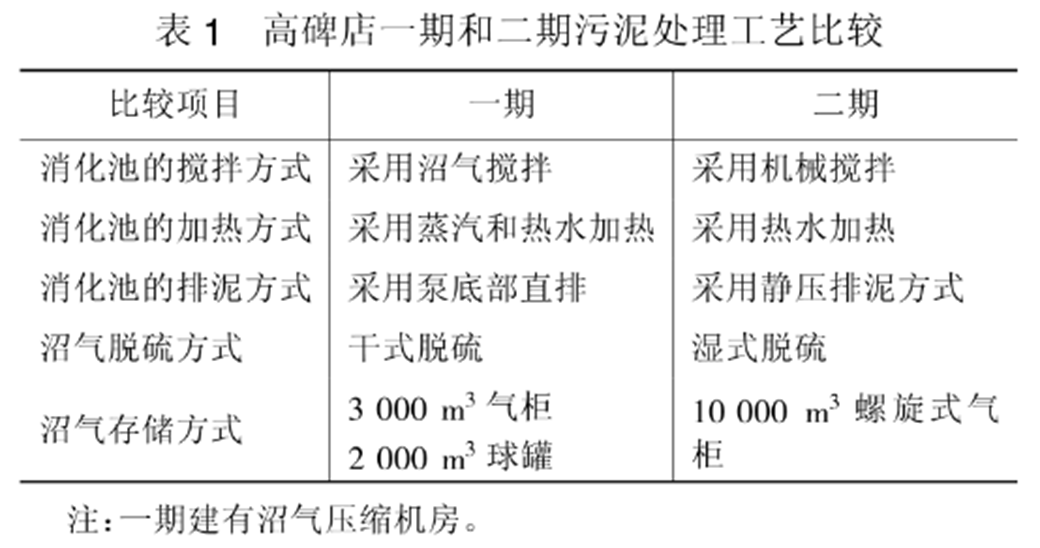

一期的運行實踐表明，這套工藝雖高效，卻也複雜，對操作人員的技(jì )能要求極高。在二期設計中，設計團隊進行了大膽的創新與改進。針對一期中沼氣攪拌系統的高風險與操作難度，設計團隊決定采用運行更為安全便捷的機械攪拌方式，并實現了連續攪拌與連續排泥，大大簡化了操作流程，降低了運行風險。同時，沼氣存儲方式更改風險系數更高的球罐，取而代之的是更加穩定安全的水封氣櫃。

高碑店污水處理廠工程完全自主設計，發揮各方優勢，科研、設計、建設、運營各方緊密結合配合默契，從學習世界先進技(jì )術到結合中國國情深入調研，每一步都走得很紮實。整個項目自主設計的過程，就像萬裏長征一樣，所有人都在條件艱苦的情況下，從一點一滴學起，憑借一腔熱血和艱苦奮鬥的精神，終于苦盡甘來，研發出屬于國人自己的百萬噸級水廠。

高碑店污水處理廠二期工程最終由北京市市政四建設工程有限責任公司施工，于1995年開工，1999年年底竣工投産，将北京市污水處理率提高到40%。至此，日處理污水100萬噸的高碑店廠，成為當年工藝先進、亞洲最大的污水處理廠。

1999年高碑店污水處理廠二期工程竣工投産

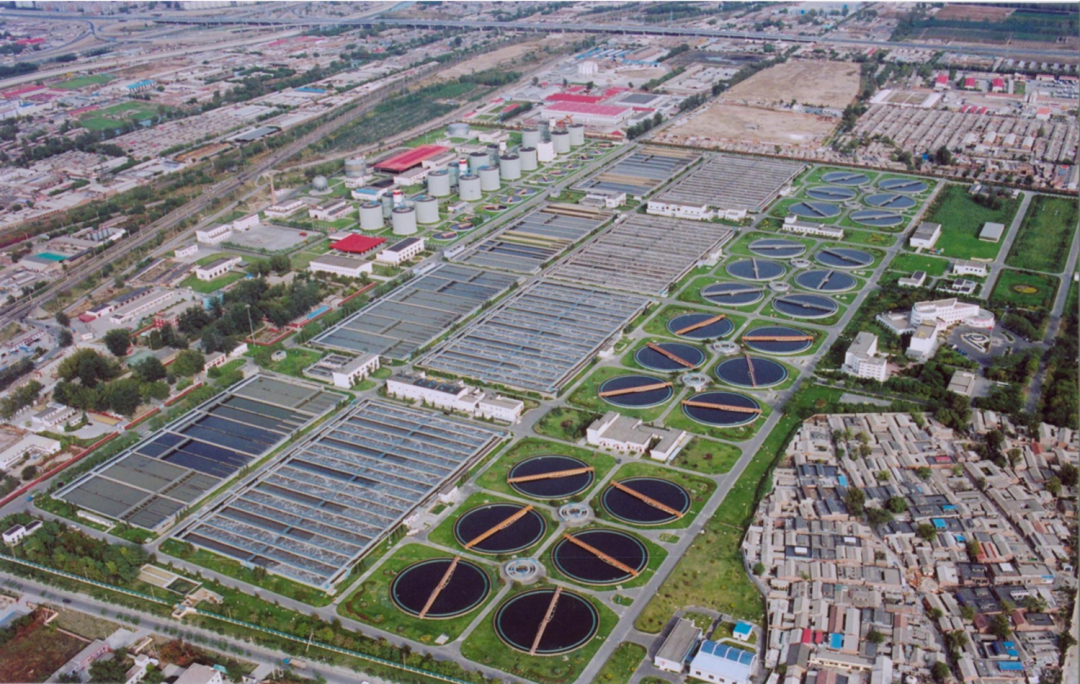

高碑店污水處理廠一二期全景

一期和二期污水處理廠的運轉，最終迎來了設計者們預期的模樣。污水經過層層處理變得清澈，污泥轉化為寶貴的能源，實現了資源化綜合利用。這些，都是當初設計者們的夢想，它們終究一一變成了現實。

“這是60多名設計師用無數個日夜換來的輝煌成果，從最後的運行結果來看，高碑店一期和二期項目的污水處理效果、污泥産生沼氣以及沼氣發電利用等設計目标，基本都達到了我們的預期。”張韻在采訪中談到，尤其第一階段無疑是摸着石頭過河，在沒有先例可借鑒的情況下，靠的是老一輩設計研發工程師們的勇于創新，而整個工藝的研發設計和叠代可以說是上下幾代人的傳承，這是屬于集體的榮譽，缺了誰都不行。

進入21世紀，高碑店污水處理廠迎來了前所未有的挑戰與機遇。

由于曆史原因，90年代設計出水水質執行《污水綜合 排放标準（GB8978－1996）》的二級标準，實際出水能夠滿足原來設計的常規水質要求，但是不能滿足北京市後來發布實施的《水污染物排放标準》(DB11/ 307-2005)中的有關規定。

2008年，高碑店污水處理廠全面升級改造後，出水水質主要指标達到地表水環境質量标準四類水體水質要求。随着社會的進步與環保标準的提高，高碑店再生水利用工程從2010年開始建設，并于2016年陸續投産運行。高碑店污水處理廠也因此升級為高碑店再生水廠。

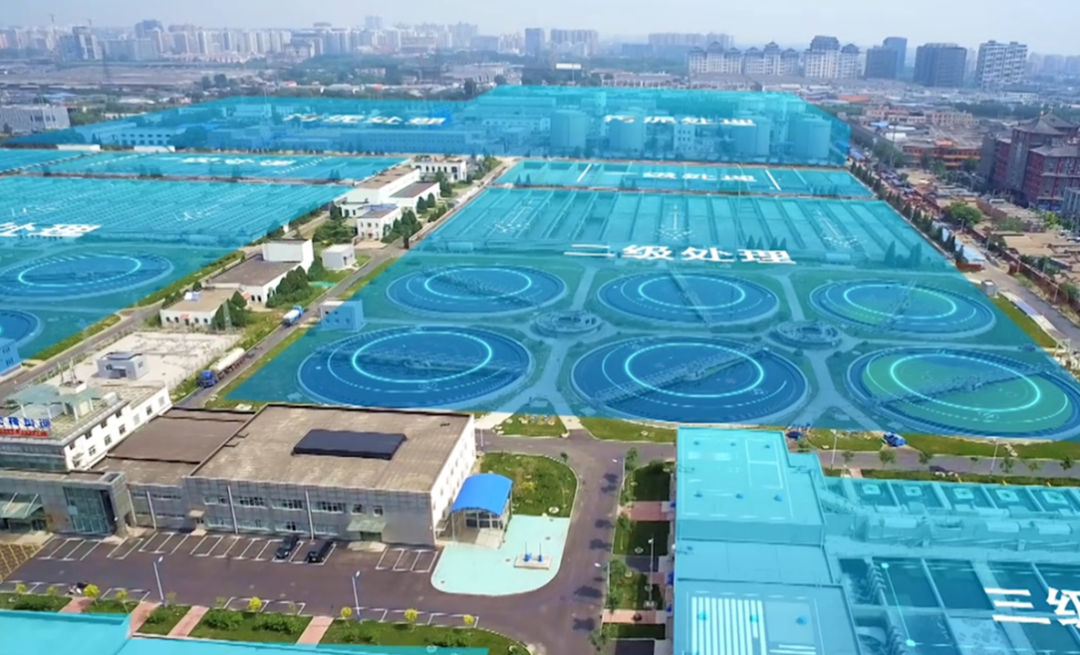

高碑店再生水廠

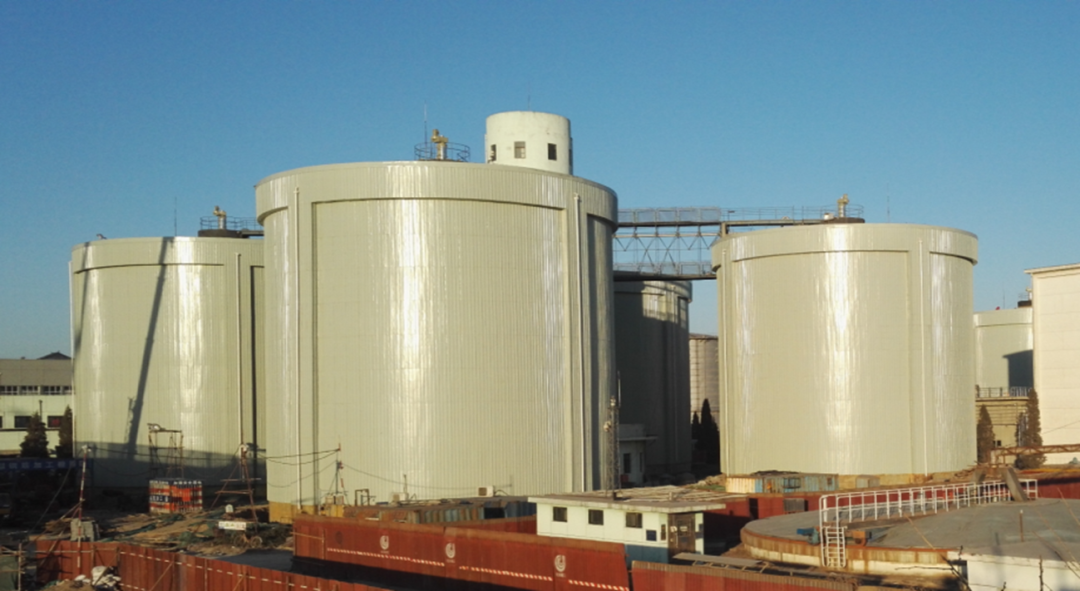

高碑店污泥處理消化池設施

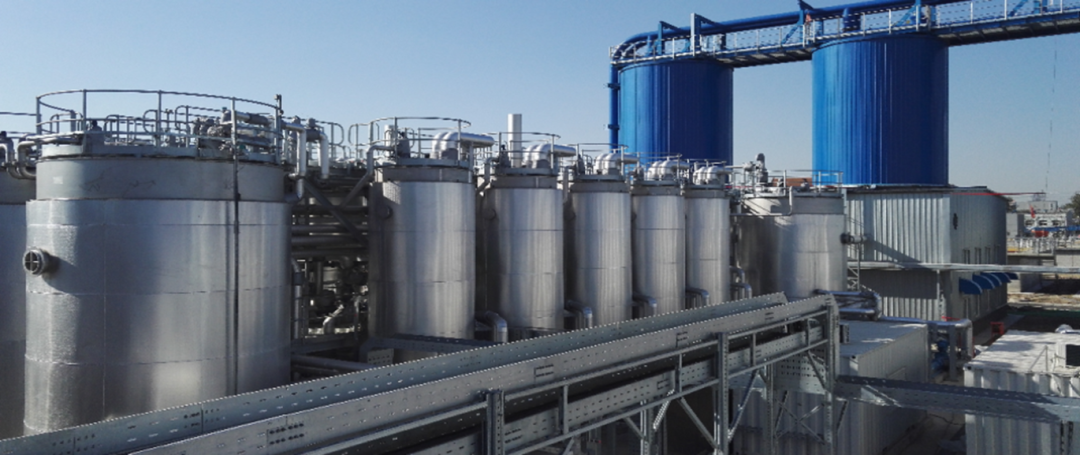

高碑店污泥處理熱水解設施

高碑店污泥處理處置工藝由北京市市政工程設計研究總院設計，北京城市排水集團擔任運營單位，标杆示範項目即北京市高碑店再生水廠。該組合工藝是污泥處理處置全鏈條整體解決方案，在總體方案設計、引進消化吸收國内外技(jì )術、 項目實施、項目運行、生物碳土應用等多個方面集成創新；引進吸收熱水解核心技(jì )術、标準化的設備，實現 90%的國産化裝備集成，對市政污泥處理行業技(jì )術進步起到了典範性引領作用。

如今的高碑店污泥處理系統，已經成為了一個集系統性、全鏈條性、高效能于一體的典型處理工藝。它不僅提升了處理能力，還降低了污泥處理過程中的環境風險。更重要的是，該組合工藝符合資源化、低碳化趨勢，還具有高度的可複制性和推廣價值，為其他地區的污泥處理提供了寶貴的經驗。

2024年，高碑店污泥處理處置系統獲得全新命名。這個名字，不僅僅是一個簡單的标簽，它背後蘊含着對污泥處理全生命周期的系統性思考和不斷優化的努力。回顧高碑店污水處理廠的發展曆程，我們可以看到一條清晰的技(jì )術進步軌迹。從最初的簡單處理到現在的全生命周期系統處理，每一步都凝聚着技(jì )術人員的心血和智慧。而這次命名，不僅是對過去成果的肯定，更是對未來發展的期許。我們相信，在不久的将來，高碑店污泥處理系統将會更加完善、更加高效地為城市的可持續發展貢獻力量。
